冷卻水塔是空氣動力學、熱力學、流體學、化學、生物化學、資料學、靜/動態構造力學以及加工技術等多種學科為一體的綜合產物。它是一種應用水與空氣的接觸對水中止冷卻的設備。冷卻水塔的應用非常普遍，類型也多種多樣。其中，在中央空調系統中主要有逆流式冷卻水塔和橫流式冷卻水塔兩種。這兩種水塔主要區別于水和空氣活動的方向。

逆流式冷卻水塔中的水自上而下進入淋水填料，空氣為自下而上吸入，兩者流向相反，其實物外形如圖所示。它具有配水系統不易梗塞、淋水填料能夠堅持清潔不易老化、濕氣回流小、防 凍冰措施設置便利、裝置煩瑣、噪聲小等特性。

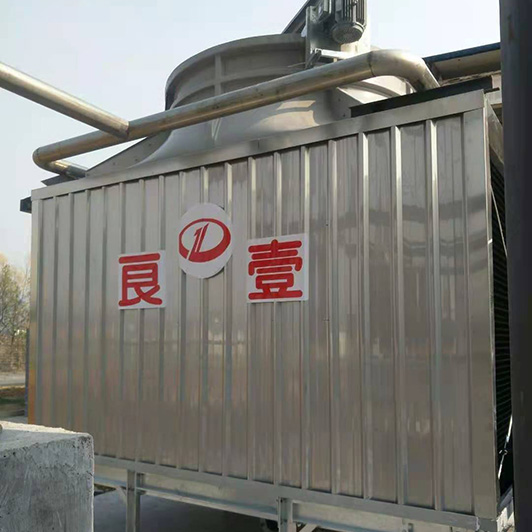

橫流式冷卻水塔中的水自上而下進入淋水填料，空氣自塔外程度流向塔內，兩者流向呈垂直正交，下圖所示為其典型實物外形。該類型的水塔普通需求較多的填料中止散熱、 淋水填料易老化、布水孔易梗塞、防凍冰性能不良、濕氣回流大；但其節能效果好、水壓低、風阻小、無滴水噪聲微風動噪聲，能夠裝置在噪聲央求嚴厲的居民區內，淋水填料和配水系統檢修便利。

依據分類方式的不同，冷卻水塔有多品種型，例如依照通風方式中止分類能夠分為自然通風式冷卻水塔、機械通風式冷卻水塔、混合通風式冷卻水塔；依照水域空氣接觸的方式能夠分為濕式冷卻水塔、干式冷卻水塔以及干濕式冷卻水塔；依照應用范疇能夠分為工業冷卻水塔與中央空調冷卻水塔；依照噪聲級別能夠分為普通式冷卻水塔、低噪聲式冷卻水塔、超低噪聲式冷卻水塔、超靜聲式冷卻水塔；依照外形能夠分為圓形冷卻水塔與方形冷卻水塔；還能夠分為噴流式冷卻水塔、無風機式冷卻水塔等。

1.冷卻水塔的構造

冷卻水塔的內部構造根本相同，下面以逆流式冷卻水塔為例對其中止細致引見。下圖所示為典型的逆流式冷卻水塔的內部構造，能夠看到，其主要由風扇電動機、減速器、風扇、布水器、布水管、淋水填料、入水管、岀水管、進風窗、冷卻水塔底盤、收水器、上殼體、中殼體以及塔腳等構成。

冷卻水塔中的風扇電動機主要用于驅動風扇中止運轉，從而能夠使風進入冷卻水塔中。布水器與布水管構成冷卻水塔中的灑水系統，能夠平均地將水灑至淋水填料中。淋水填料能夠使水在其內部構成親水膜，便于與風中止熱交流，使水冷卻。

逆流式冷卻水塔與橫流式冷卻水塔的內部構造根本相同，不同之處在于進風窗的位置有所不同，使空氣與水的接觸面變?yōu)椴煌?/p>

2.冷卻水塔的工作原理

在中央空調中冷卻水塔主要用于對水中止降溫，將降溫后的水經銜接納路送到冷凝器中，對冷凝器中止降溫。當水與冷凝器中止熱交流后，水溫升高由冷凝器的出水口流出，經過冷卻水泵循環將其再次送入冷卻水塔中中止降溫，冷卻水塔再將降溫后的水送入冷凝器， 再次中止熱交流，從而構成一套完好的冷卻水循環系統。

下圖所示為冷卻水塔內部對水中止冷卻的工作原理。當單調的空氣經風機抽動后， 由進風窗進入冷卻水塔內，蒸汽壓力大的高溫分子向壓力低的空氣活動，熱水由冷卻水塔的入水口進入，經布水器后送至各布水管中，并向淋水填料中中止噴淋。當關于空氣接觸，空氣與水直接中止傳熱構成水蒸氣，水蒸氣與新進入的空氣之間存在壓力差，在壓力的作用下中止蒸發，從而抵達蒸發散熱，即可將水中的熱量帶走，從而抵達降溫的目的。

進入冷卻水塔的空氣為低濕度的單調空氣，在水與空氣之間存在著明顯的水分子濃度差和動能壓力差。當冷卻水塔中的風機運轉時，在塔內靜壓的作用下，水分子不時地向空氣中止蒸發，構成水蒸氣分子，剩余的水分子的均勻動能會降低，從而使循環水的溫度降落。從該剖析能夠看出，蒸發降溫與空氣的溫度能否低于或高于循環水的溫度無關，只需有空氣不時地進入冷卻水塔與循環水中止蒸發，即可將水溫中止降低。但是，循環水向空氣中中止蒸發不是無休止的，只需當與水接觸的空氣不飽和時，水分子才不時地向空氣中中止蒸發，但 當空氣中的水分子飽和時，水分子就不會再中止蒸發，而是處于一種動均衡的狀態。當蒸發的水分子數量與從空氣中返回到水中的水分子數量相等時，水溫堅持不變。因而得知，與水接觸的空氣越單調蒸發就越容易中止，水溫就越容易降低。

3.冷卻水塔的檢修辦法

經過對冷卻水塔內部構造及工作原理的理解可知，冷卻水塔是由風扇電動機對風扇中止控制，風扇吹動空氣使冷卻水塔中淋水填料中的水與空氣中止熱交流。冷卻水塔中常呈現的缺陷主要有無法對循環水中止降溫、循環水降溫不達標等。該類缺陷多是由于冷卻水塔風扇電動機缺陷惹起風扇停轉、布水管內部梗塞無法中止平均的布水、淋水填料老化、冷卻水塔過臟等緣由構成。

下圖所示冷卻水泵的根本檢修流程：

當冷卻水塔呈現缺陷時，應當首先檢査冷卻水塔的外部能否破損、風扇電動機能否缺陷、風扇減速器能否缺陷、風扇能否梗塞或損壞、內部淋水填料能否損壞，布水器及布水管能否損壞以及內部能否臟污等，針對不同的缺陷中止檢修處置。

冷卻水塔的檢修流程如下圖所示：

1）首先檢査冷卻水塔的外部能否團結，應對其中止粘合。

2）檢査冷卻風扇扇葉能否正常，當其發作損傷應對其中止改換。

3）檢査冷卻風扇的電動機能否正常，當其不正常時應對其中止檢修。

4）檢査冷卻水塔中的淋水填料能否損壞，若損壞應當對其中止改換。

5）檢査冷卻水塔中臟污能否過多，應當定期對臟污中止清潔。
